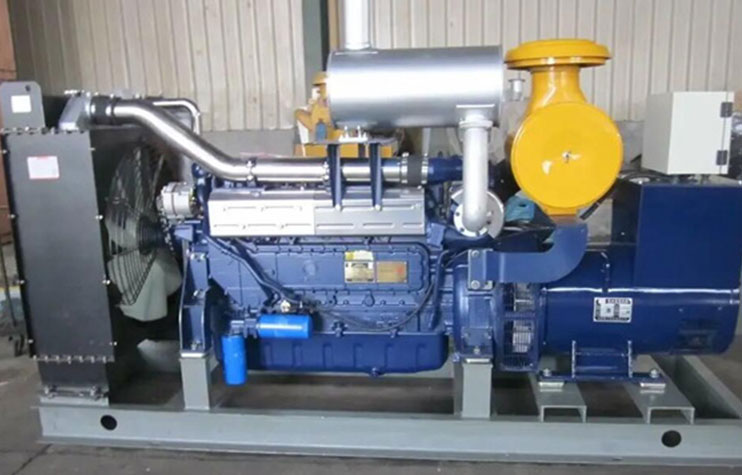

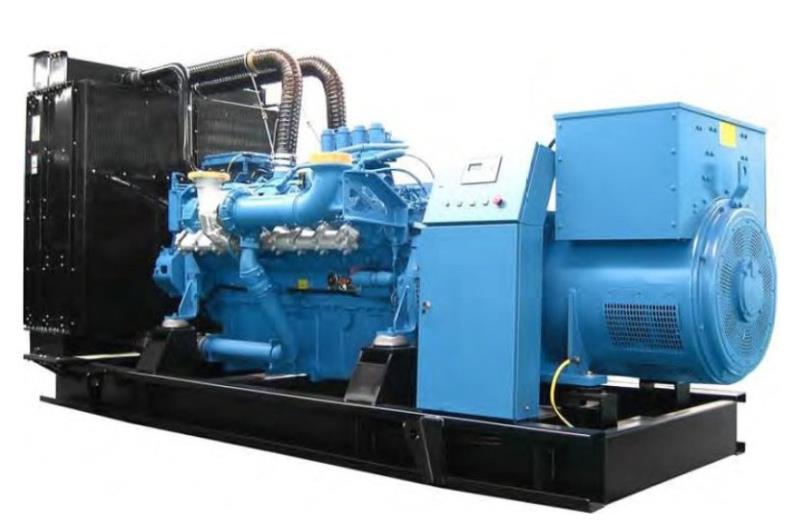

肅寧發電機組的發電機

肅寧發電機組主機定子通過SX440(或SX421)AVR為勵磁機磁場提供勵磁源.AVR是調節勵磁機磁場勵磁電流的控制裝置.AVR根據來自主機定子繞組的電壓感應信號作出反饋.通過控制低功率的勵磁機磁場.調節勵磁機電樞的整流輸出功率,從而達到控制主機磁場電流的要求.

SX440AVR通過感應兩相平均電壓,確保較高的電壓調整率.除此之 外,它還監測發動機的轉速.如低于預選轉速(HZ)設定,則相應降低輸出電壓,以防止發動機低速時的過勵,緩減加載時的沖擊,以減輕發動機的負擔.

SX421除了SX440的特點外,還具有三相均方根感應的特點.在與外部斷路器(裝在開關板上)一起使用時,它還提供過電壓保護.

肅寧發電機組(PMG)勵磁----AVR控制的發電機

肅寧發電機組通過MX341(或MX321)AVR為勵磁機提供勵磁源.AVR是調節勵磁機勵磁電流的控制裝置.如果是MX321AVR,則通過一個隔離電壓器向來自主機定子繞組的電壓感應信號作出反饋.通過控制低功率的勵磁機磁場,調節勵磁機電樞的整流輸出功率,從而達到控制主機磁場電流的要求.

肅寧發電機組系統提供一個與定子負載無關的恒定的勵磁電源,提供較高的電動機啟動承受能力,并不受由非線性負載(例如可控硅直流電動機民)產生的主機定子輸出電壓的波形畸變的干擾.

MX341AVR通過檢測二相平均電壓來確保較高電壓調整率,另外它還監測發動機轉速.如低于預選的轉速設定,則相應降低輸出電壓主,以防止發動機低速時的過勵,緩減加載時的沖擊,以減輕發動機的負擔.它還提供延時的過勵保護,在勵磁機磁場電壓過高的情況下對發電機滅磁.

肅寧發電機組除提供MX341具有的保護發動機的減荷特性外,還具有三相均方根檢測和過電壓保護的特點.

肅寧發電機組附件

SX440,SX421,MX341和MX321AVR的內置回路若與附件連接使用,可使發電機在下”下垂”或”無靜差”控制,AVR(無功率)/PF(功率因素)控制下并聯運行;MX321AVR還可提供短路電流限位控制.
